用Windows Storage Server 2008 R2 部署ISCSI

關于iSCSI，你需要了解的

　　目前主流的NAS都支持iSCSI Target服務，要很好的應用和理解這個服務，有必要對一些術語作一些最基本的了解。

　　說簡單點，iSCSI會在IP網絡上執行SCSI指令，供數據在網絡上進行傳輸，它是一種以因特網通訊協議為架構的儲存空間網絡化標準規格，適合用來鏈接許多數據儲存設備。

　　在iSCSI Target服務中，涉及到三個名詞：

　　iSCSI initiator：在計算機與存儲裝置關連中，你的計算機被稱為“iSCSI initiator”（iSCSI啟動器），因?yàn)樗�開啟鏈接至存儲裝置。

　　iSCSI Target：它概念類似于一種聯機接口，當iSCSI啟動器聯機至iSCSI Target時，iSCSI Target上連結的所有LUN也會聯機至客戶端的操作系統。

　　iSCSI LUN：在iSCSI環境中的LUN實際上就是經過編號的硬盤或是實體硬盤所建立的一個儲存空間，它是真正的存儲實體。用戶可以在這些iSCSI LUN上建立并管理文件，就像管理本地硬盤一樣。

　　從上面的圖例就很清楚表示了它們之間的關系，一個iSCSI Target可以連結一個或多個LUN，同樣一個LUN也可以關聯多個Target。但是，通常情況下不要使用多個iSCSI啟動器連接相同的Target，以免硬盤數據損毀，除非使用的是叢集感應文件系統，如Vmware虛擬機或Oracle Clustering文件系統。

iSCSI Target有什么好處

　　　·硬件成本低
　　　·操作簡單，維護方便
　　　·擴充性強

　　iSCSI Target服務提供數據集中化存取，且以區塊為單位的數據存儲空間，不僅簡化存儲空間管理的步驟、優化存儲空間的使用，同時也增添了存儲空間的彈性。它將SCSI指令通過網絡分享出去，讓價格低廉且操作簡易的網絡存儲空間在iSCSI上運行。

　　對客戶端而言，會讓你感覺計算機彷佛連接一個本地硬盤，可通過本地端計算機操作系統來管理。事實上，新增的磁盤是NAS上的虛擬硬盤。因?yàn)橛脖P是虛擬的，因此不必再為計算機添加額外硬件，通過一般網絡基礎架構就可管理此虛擬硬盤。

　　總的來說，iSCSI Target服務提供了一個高擴充性和低組建與低維護成本的整合型存儲方式，這正是大部份有預算考慮的中小企業和辦公室所需求的。


windows storage server 2008 R2（以下簡稱wss2008）不是一個獨立安裝的系統，請首先安裝好windows server 2008 R2，然后下載wss2008與iSCSI_Software_Target_33。

一、組件安裝

1. 準備一臺Windows Server 2008 R2作為WSS服務器，安裝Windows Storage Server 2008 R2企業版組件，選擇下圖：



2. 打開軟件，彈出對話框，點擊是繼續；



3. 開始安裝更新，直到完成。



4. 加載iscsitarget.msi鏡像，打開軟件開始安裝



5. 點擊Next繼續



6. 打上√，Next繼續



7. 選擇軟件安裝位置

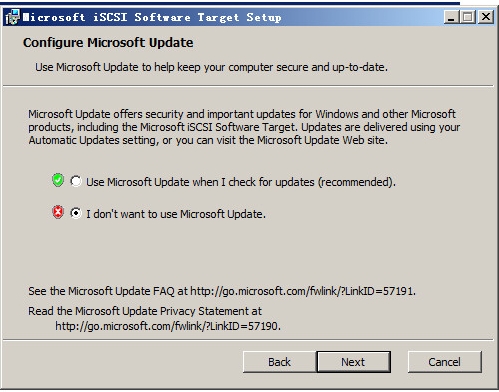

8. 默認Next繼續



9. 默認Next繼續



10. 點擊Install，開始安裝



11. 安裝進行中



12. 安裝完成



13. 我的電腦右鍵點擊屬性，發現系統已變成Windows Storage Server 2008 R2，成功將Windows Server 2008 R2轉換。



    二、配置及使用配置篇

    1. 點擊開始，找到Microsoft iSCSI Software Target，并打開



    2. 創建iSCSI目標



    3. 點擊下一步繼續



    4. 輸入iSCSI目標名稱和描述，然后下一步

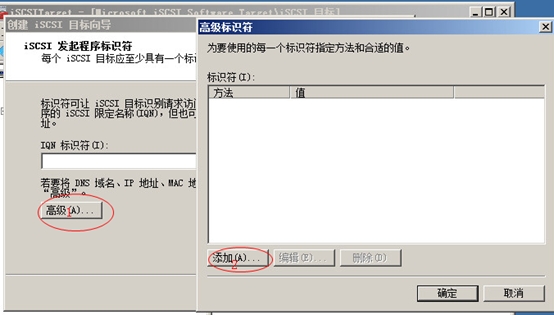

    5. 點擊高級打開高級標示符對話框，然后點擊添加



    6. 在添加/編輯標示符選擇IP地址



    7. 輸入IP后，點確定



    8. 高級標示符框點確定



    9. 然后下一步繼續



    10. 然后點完成



    11. 在iSCSI目標欄出現testRDP目標



    12. 在設備上右鍵，點擊創建虛擬磁盤；



    13. 出現創建虛擬磁盤向?qū)В�點下一步繼續



    14. 輸入文件完整路徑，然后下一步









    15. 輸入虛擬磁盤容量大小，然后下一步



    16. 輸入磁盤描述，點擊下一步繼續



    17. 在訪問對話框點添加，出現添加目標對話框，選中之前創建好的目標，確定



    18. 點擊下一步繼續



    19. 點擊完成結束



    20. 在設備欄看到創建的虛擬磁盤0





    以下為客戶端主機配置，以windows7為例

    1. 在開始>管理工具中，找到"ISCSI發起程序"，如下圖：

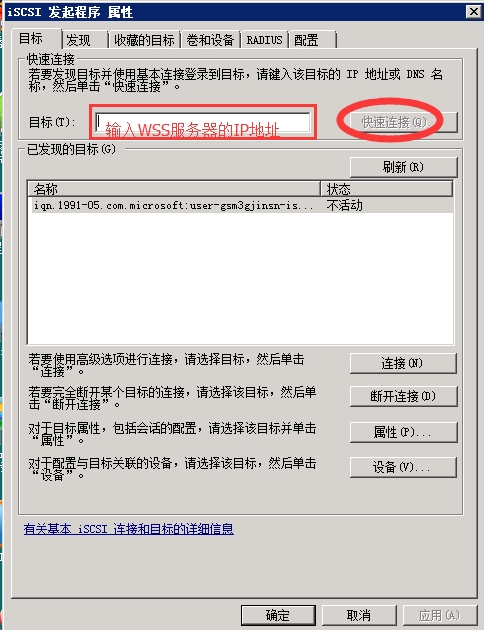

    2. 打開ISCSI 配置界面，在目標中輸入WSS服務器的IP地址，然后點擊"快速連接"，當連接成功后完成后續配置。



    3. 打開虛擬機，在我的電腦上右鍵管理



    4. 在計算機管理選擇磁盤管理，彈出磁盤初始化和轉換向?qū)�，點擊下一步繼續



    5. 選擇要轉換的磁盤，下一步



    6. 點擊完成

    7. 然后新建卷，此處省略步驟
